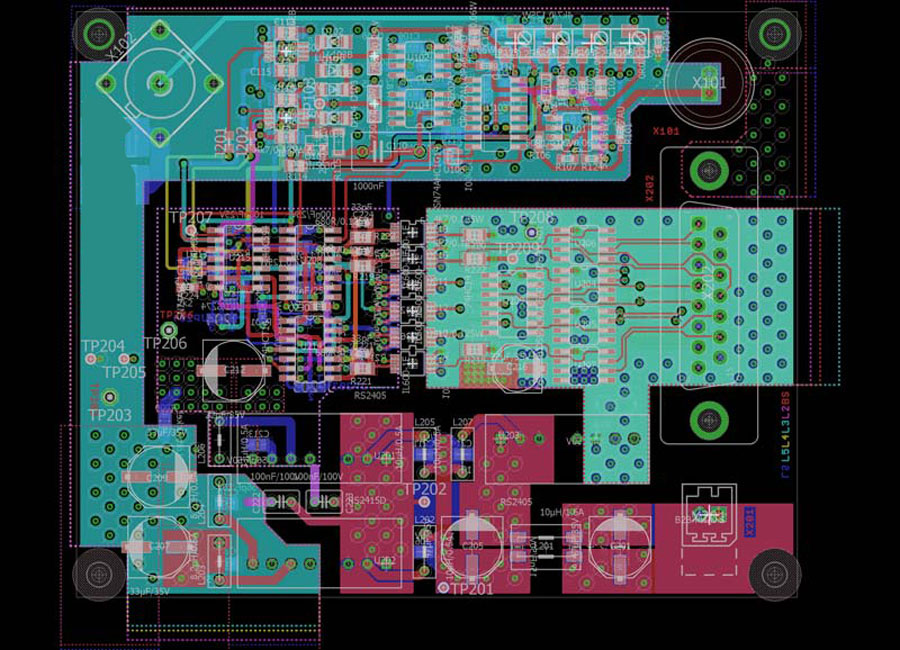

Layoutentwicklung für die Firma ROFIN-BAASEL Lasertech

Das Tastenfeld verfügt über 51 Tasten mit jeweils einer LED zur Anzeige der Stati. LEDs werden Layout für ein Intrapuls-Leistungsmessgerät, welches die relative Laserleistung durch eine schnelle Photodiode an ADC erfasst und durch ein seriellen LVDS-Datenstrom an die übergeordnete Steuerung liefert.

• Layoutentwicklung mit Eagle
• Leiterplatte mit 6 Lagen Kupfer
• Programmierung des Mikrocontrollers in ANSI C mit dem HI-TECH C Compiler
• EMV-gerechtes Design, Mess- und Digitalteil galvanisch getrennt
• Störungsarmes Layout

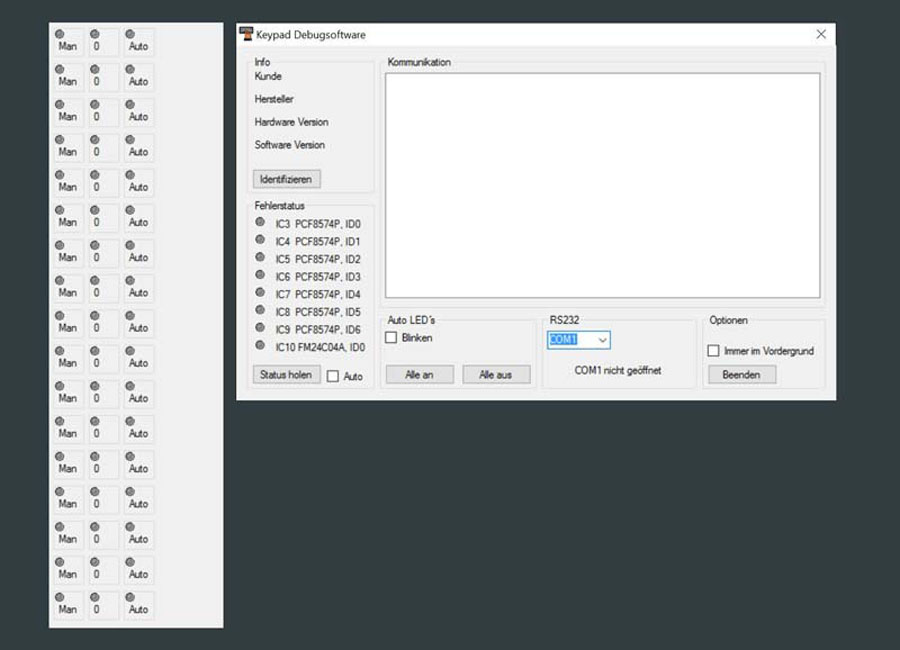

Entwicklung eines Tastenfeldes mit serieller Schnittstelle

Das Tastenfeld verfügt über 51 Tasten mit jeweils einer LED zur Anzeige der Stati. LEDs werden über I²C Portexpander gesetzt, Tasten über eine matrix ausgelesen und über einen Microcontroller vom Typ PIC16F via RS232 an den übergeordneten CNC-Rechner gemeldet.

• Unterstützung der Hardwareentwicklung bei der Fa. Oswald
• Inbetriebnahme der Prototypen
• Programmierung des Mikrocontrollers in ANSI C mit dem HI-TECH C Compiler
• Erstellung der Prüfsoftware für den PC mit Microsoft Visual Basic .NET
• Anfertigen von Dokumentation, Beschreibung des Übertragungsprotokolls für den implementierenden Entwickler der CNC-Steuerung

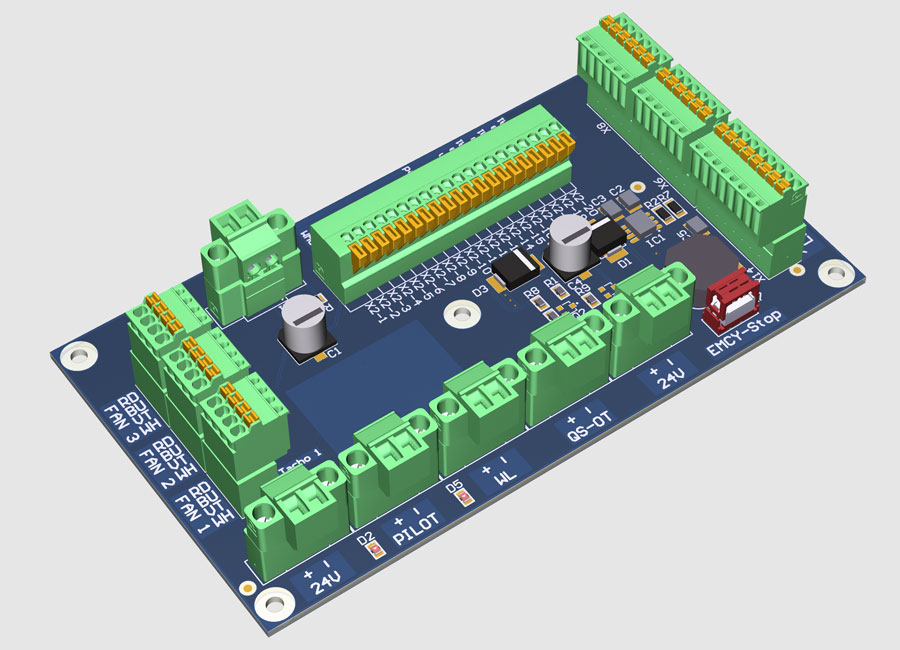

Entwicklung einer Verteilerplatine mit Hochleistungs-LED-Treiber

• Erstellung Schaltplan und Layout mit Altium Designer 10

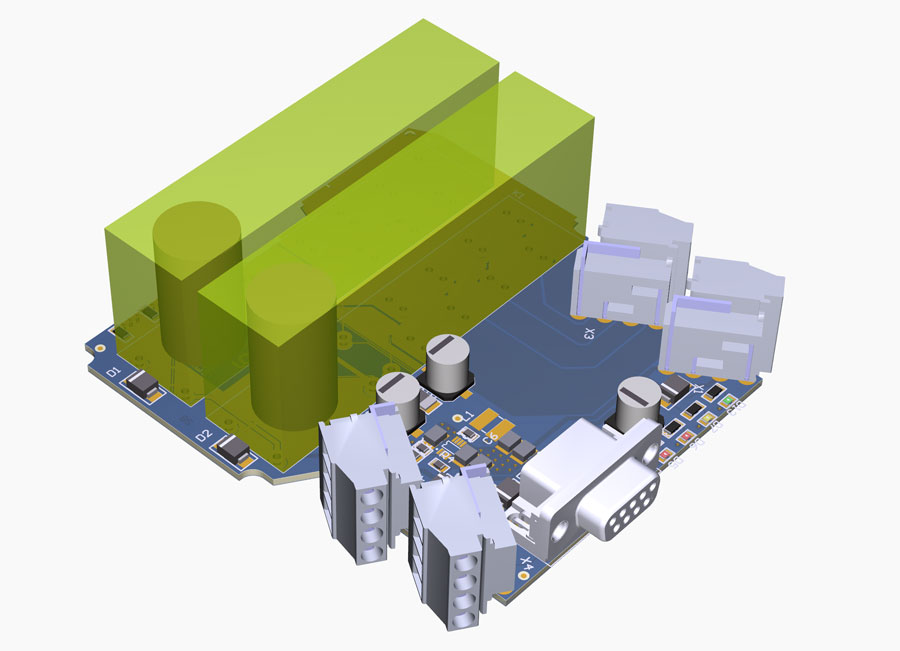

Entwicklung einer Sicherheitsbaugruppe

• Sicherheitsbaugruppe mit redundant ausgeführten, zwangsgeführten Sicherheitsrelais
• 3A DCDC-Wandler
• Signalisierung zur übergeordneten Steuerung
• Umgesetzt mit Altium Designer 10
• Erstellung von Fertigungsunterlagen

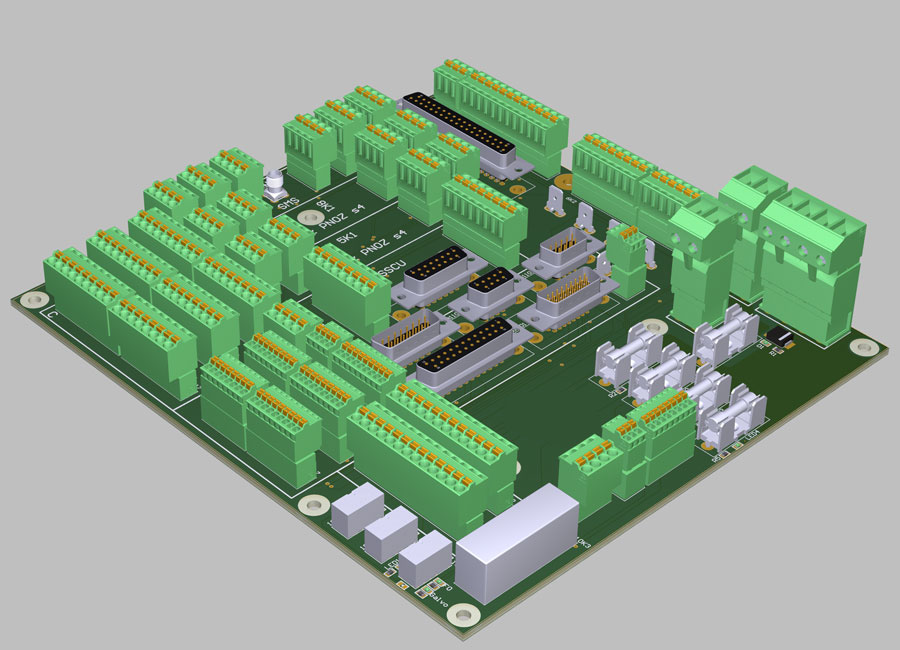

Entwicklung einer Verteilerplatine

Entwicklung einer Verteilerplatine, um aufwändige Verdrahtungsarbeiten von Hand zu minimieren.

• Umgesetzt mit Altium Designer 16.1 und 3D Modellen von div. Herstellern
• Verteilung von HF-Analog-, Differenziell und HTL-Signalen sowie Stromversorgungen

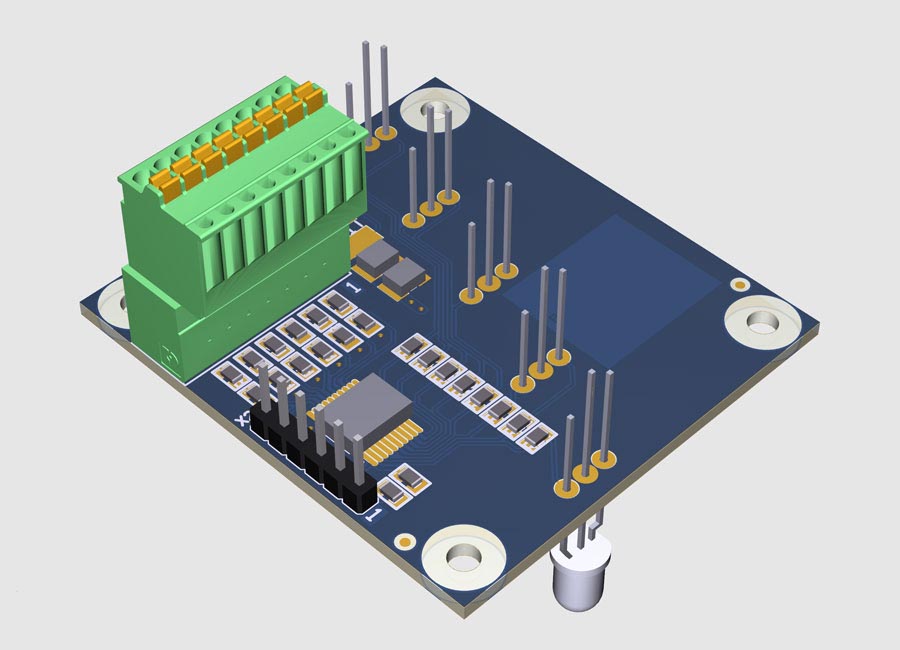

Entwicklung einer LED-Signalisierungsplatine mit Microcontroller

• 3,3V DCDC Wandler
• 8-Bit Microcontroller zu Decodierung
• Pegelwandlung HTL-LVTTL
• Darstellung diverser Stati über Blinkcodes
• Programmierung der Firmware mit Microchip MPLAB X und XC8

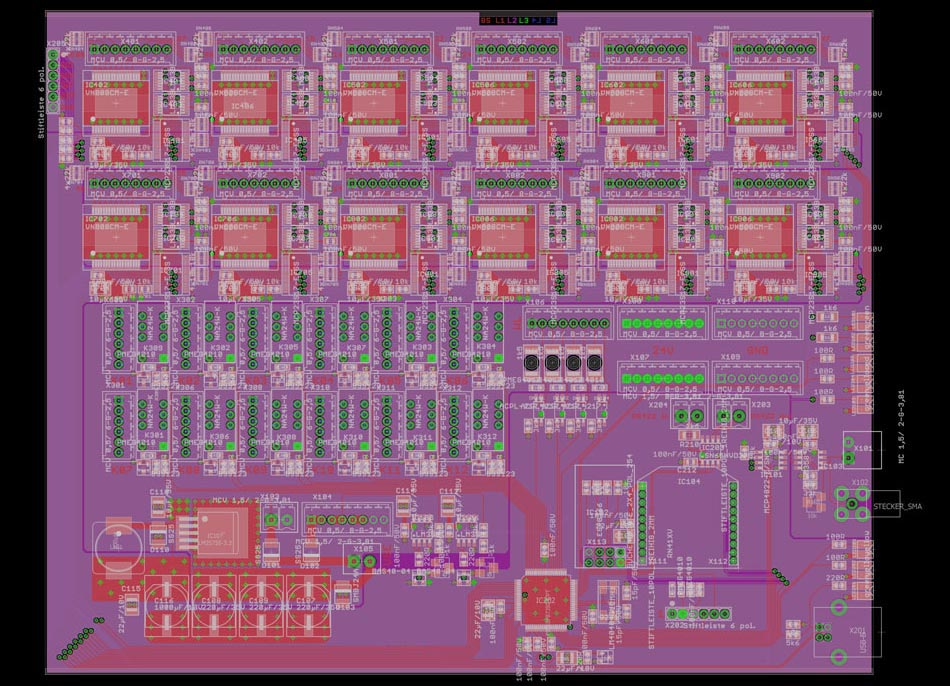

Entwicklung einer IO-Testeinrichtung

UMFANG DER BAUGRUPPE

• 96 kurzschlussfeste und überlastsichere HTL-IOs
• Jeder Pin ist dynamisch als Eingang oder Ausgang umschaltbar
• 12 schaltbare Relais
• 2-Kanal 12-Bit DAC mit 0-10V
• Messung von Versorgungsspannungen bis 36V über 10-Bit ADC
• EMV-gerechtes Design, 4 Lagen Kupfer
• USB 2.0 Interface über CDC-Geräteklasse, umgesetzt durch Microchip MLA
• optional kann ein WLAN- oder Bluetooth-Modul zur Kommunikation verwendet werden
• 8-Bit Microcontroller vom Typ Microchip PIC18F

UMSETZUNG

• Erstellung des Schaltplans und Layouts mit Cadsoft Eagle
• Programmierung der Firmware mit Microchip MPLAB X und XC8
• USB-Stack durch Microchip MLA (Microchip Library for Applications)
